Varför är en kommutator för elverktyg så viktig för motorprestanda och verktygslivslängd?

A kommutator för elverktygär en kärnkomponent i borstade DC-motorer som direkt avgör hur effektivt elektrisk energi omvandlas till mekanisk rörelse. Den styr strömriktningsomkopplingen, stabiliserar vridmomentutmatningen och säkerställer konsekvent motorrotation under belastning. I industri- och konsumentverktyg som borrar, slipmaskiner, sågar och slagverktyg spelar kommutatorn en avgörande roll för prestandastabilitet, hållbarhet och säkerhet. Den här artikeln ger en djup teknisk och praktisk förståelse av kommutatorer för elverktyg, inklusive arbetsprinciper, materialval, tillverkningsprecision, prestandafaktorer, felsökningsmetoder och industriella tillämpningar. Den är designad för ingenjörer, inköpsspecialister och tillverkare som söker pålitliga motorkomponentlösningar.

Innehållsförteckning

• 1. Vad är egentligen en kommutator för elverktyg?
• 2. Hur fungerar en kommutator inuti en elverktygsmotor?
• 3. Vilka material används i högpresterande kommutatorer?
• 4. Hur tillverkas en kommutator med precision?
• 5. Vilka faktorer påverkar kommutatorns prestanda och livslängd?
• 6. Vilka problem uppstår vanligtvis och hur kan de lösas?
• 7. Hur väljer man rätt kommutator för elverktyg?

1. Vad är egentligen en kommutator för elverktyg?

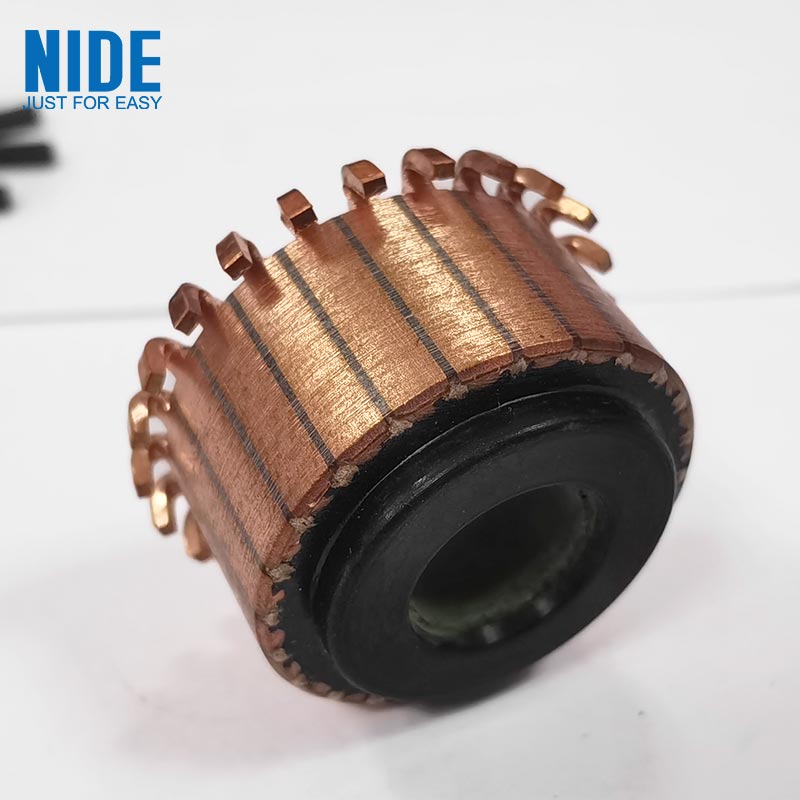

En kommutator för elverktyg är en mekanisk roterande elektrisk strömbrytare som används i borstade DC-motorer för att periodiskt vända strömriktningen i rotorlindningarna. Denna kontrollerade omkoppling möjliggör kontinuerlig rotationsrörelse, vilket är nödvändigt för driften av elverktyg.

I praktiska tillämpningar är kommutatorn direkt ansvarig för att säkerställa att verktyg som elektriska borrar, vinkelslipar, cirkelsågar och polermaskiner upprätthåller ett stabilt vridmoment. Utan den skulle motorn misslyckas med att producera kontinuerlig rotation, vilket resulterar i ineffektiva eller icke-funktionella verktyg.

Eftersom elverktyg ofta arbetar under hög belastning, vibration och värme, måste kommutatorn konstrueras med hög precision och hållbarhet för att säkerställa konsekvent prestanda och lång livslängd.

2. Hur fungerar en kommutator inuti en elverktygsmotor?

Arbetsprincipen för en kommutator är baserad på synkroniserad mekanisk rotation och elektrisk omkoppling. När motoraxeln roterar bibehåller kolborstarna glidkontakt med segmenterade kopparstänger på kommutatorytan. Denna kontakt vänder strömriktningen i ankarlindningarna med exakta intervall.

Denna process säkerställer att de magnetiska krafterna inuti motorn kontinuerligt genererar vridmoment i samma rotationsriktning. Utan denna omkopplingsmekanism skulle motorn stanna eller oscillera istället för att rotera mjukt.

• Aktuell växlingsfunktion:Reverserar strömmen i lindningarna för att bibehålla kontinuerlig rotation
• Borstkontaktsystem:Överför elektrisk energi mellan stationära och roterande delar
• Bågdämpning:Minskar elektriska gnistor vid byte
• Vridmomentstabilisering:Säkerställer jämn effekt under varierande belastning

I höghastighetsverktyg sker denna omkoppling tusentals gånger per minut, vilket innebär att kommutatorn måste vara extremt motståndskraftig mot slitage och värme.

3. Vilka material används i högpresterande kommutatorer?

Materialval är en av de viktigaste faktorerna som bestämmer kommutatorns prestanda. Högkvalitativa kommutatorer förlitar sig på en kombination av ledande metaller, isoleringsmaterial och strukturella förstärkningar.

Kombinationen av koppar och glimmer är särskilt kritisk eftersom den balanserar konduktivitet och isolering. Dåligt materialval kan leda till överhettning, gnistor och för tidigt fel i elverktyg.

4. Hur tillverkas en kommutator med precision?

Tillverkningsprocessen för enkommutator för elverktygkräver högprecisionsteknik för att säkerställa elektrisk stabilitet och mekanisk balans. Även mikroskopiska avvikelser kan påverka prestandan.

1. Materialförberedelse:Koppar- och industriglimmerskivor med hög renhet väljs ut och inspekteras.
2. Segmentbildning:Koppar stämplas och formas till exakta kommutatorsegment.
3. Isoleringsenhet:Glimmerskivor sätts in mellan varje kopparsegment.
4. Högtrycksgjutning:Komponenter komprimeras för att säkerställa tät strukturell bindning.
5. CNC precisionssvarvning:Säkerställer perfekt cirkulär geometri och balans.
6. Ytbehandling:Polering minskar friktionen och förbättrar kontakten med borsten.
7. Test och inspektion:Elektriska, termiska och mekaniska prestandatester genomförs.

Avancerade tillverkare utför också dynamiska balanseringstester och höghastighetsrotationssimuleringar för att säkerställa tillförlitlighet i verkliga verktygstillämpningar.

5. Vilka faktorer påverkar kommutatorns prestanda och livslängd?

En kommutators prestanda och hållbarhet påverkas av flera drifts- och designfaktorer. Att förstå dessa faktorer är viktigt för att optimera motoreffektiviteten.

• Termiskt motstånd:Höga temperaturer kan deformera material och minska livslängden
• Elektrisk ledningsförmåga:Bestämmer energieffektivitet och värmealstring
• Mekanisk balans:Påverkar vibrationer, buller och slitage
• Kvalitet på borstkontakt:Påverkar direkt gnistbildning och stabilitet
• Driftbelastning:Kontinuerlig överbelastning påskyndar slitaget

Korrekt designoptimering och underhållspraxis kan avsevärt förlänga kommutatorns livslängd och förbättra den totala effektiviteten för elverktyg.

6. Vilka problem uppstår vanligtvis och hur kan de lösas?

Trots avancerad tillverkning kan kommutatorer fortfarande uppleva driftsproblem på grund av slitage, kontaminering eller felaktig användning.

• Gnistor:Orsakas av dålig kontakt med borsten, damm eller ytjämnhet
• Ojämnt slitage:Resultatet av obalans eller inkonsekvent borsttryck
• Överhettning:Orsakas av överbelastning eller otillräcklig kylning
• Isolationsbrott:På grund av åldrande, fukt eller kontaminering
• Vibrationsljud:Orsakas av mekanisk obalans i rotorsystemet

Lösningarna inkluderar ytbeläggning, byte av borstar, belastningsjustering, rengöring och i svåra fall, komplett byte av kommutator.

7. Hur väljer man rätt kommutator för elverktyg?

Att välja rätt kommutator kräver noggrann utvärdering av tekniska specifikationer, applikationsmiljö och kvalitetsstandarder.

• Kontrollera kopparrenheten för ledningsförmåga
• Verifiera glimmerisoleringens kvalitet för värmebeständighet
• Säkerställ kompatibilitet med motorvarvtal och vridmomentkrav
• Utvärdera tillverkningsprecision och balanseringskvalitet
• Bekräfta leverantörens tillförlitlighet och certifieringsstandarder

Industriella användare bör prioritera leverantörer med stark ingenjörskapacitet och konsekventa kvalitetskontrollsystem.

FAQ (vanliga frågor)

Slutsats

Dekommutator för elverktygär en kritisk komponent som bestämmer motorns effektivitet, stabilitet och hållbarhet. Högkvalitativ design, exakt tillverkning och korrekt underhåll är avgörande för att säkerställa långsiktig prestanda i krävande applikationer.

För förfrågningar, massbeställningar eller teknisk konsultation är du välkommen attkontakta ossidag och få expertsupport för dina kommutatorlösningar för elverktyg.
