Vad hindrar ström från att läcka genom dina motorlindningar?

Inuti varje elmotor leder kopparlindningar ström. De sitter inuti stålhål. Stål leder elektricitet. Koppar leder elektricitet. Om de rör vid varandra läcker ström. Motorn kortsluter. Prestanda sjunker. Så småningom går motorn sönder.

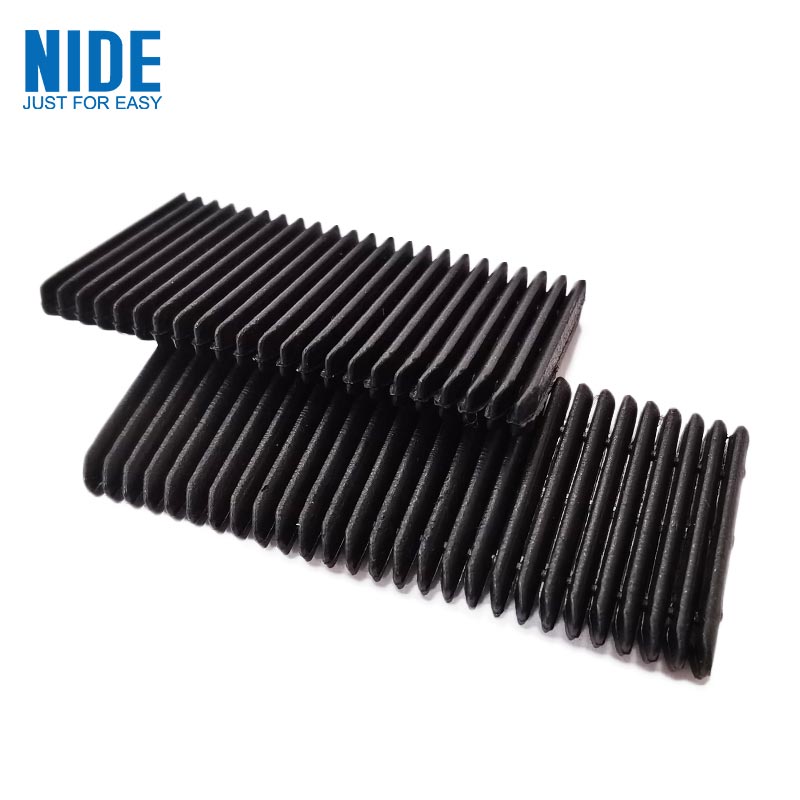

Det enda som står mellan kopparn och stålet är en tunn skiva av material som kallaselektriskt isoleringspapper.

Det ser inte ut som mycket. En bråkdel av en millimeter tjock. Skär i exakta former. Skjut in i skåran innan lindningarna går in. Men utan den fungerar inte motorn.

Vad isoleringspapper faktiskt gör

Statorkärnan är gjord av staplade stållamineringar. Slitsarna är stansade i dem. Ingenjören för in en bit isoleringspapper i varje skåra, vikta för att fodra väggarna. Sedan går lindningarna in. Då stänger spårkilen öppningen.

Tidningen har tre jobb. Först, elektrisk isolering - stoppa ström från att hoppa från koppar till stål. För det andra, mekaniskt skydd — dämpa lindningarna mot de hårda kanterna på stållamineringarna. För det tredje, termisk hantering - vissa kvaliteter hjälper till att leda värme bort från lindningarna.

Om papperet går sönder vid något av dessa, går motorn sönder.

De materiella familjerna

Alla isoleringspapper är inte likadana. Olika motorer behöver olika material. Valet beror på temperatur, spänning, mekanisk belastning och kostnad.

Tabellen nedan visar de vanligaste typerna som används inom motortillverkning idag.

DMD är arbetshästen. Den täcker de flesta standardmotorer till en rimlig kostnad. NMN tillför mekanisk seghet. NHN ger värmebeständighet. Aramidpapper ger både överlägsen dielektrisk styrka. Polyimidfilm är för trånga utrymmen.

Förstå temperaturklasser

Varje isoleringsmaterial har en temperaturklassificering. Detta är inte marknadsföring. Det är en testad gräns.

Att välja fel klass är ett vanligt misstag. Om motorn går vid 140°C kontinuerligt kommer klass B (130°C) att misslyckas. Klass F (155°C) är det minsta säkra valet.

Men observera: temperaturklassificeringen gäller för kontinuerlig drift. Topptemperaturerna kan vara högre. Bra ingenjörer lägger till marginal. En motor som går vid 140°C kontinuerligt bör få klass H isolering, inte bara klass F.

Nyckelparametrar: Vad specifikationsbladet faktiskt betyder

Närutvärdera isoleringspapper, flera tekniska parametrar har betydelse. Här är vad de betyder.

Tjocklek.Mätt i millimeter. Vanligt intervall är 0,15 mm till 0,40 mm för spårfoder. Tjockare papper ger högre dielektrisk styrka och bättre mekaniskt skydd. Tunnare papper ger mer utrymme för koppar, vilket ökar motorns effekttäthet. Avvägningen är tekniskt omdöme.

Dielektrisk styrka.Mätt i kilovolt per millimeter. Detta talar om hur mycket spänning papperet kan blockera innan det går sönder. Ett typiskt värde för DMD är 5-8 kV för ett 0,2 mm ark. Högre är bättre, men det faktiska kravet beror på motorspänningen. För en 400V EV-motor räcker 3-5 kV. För 800V-system är 6-8 kV säkrare.

Draghållfasthet.Mätt i Newton per 15 mm bredd. Detta talar om hur mycket dragkraft papperet kan ta innan det rivs sönder. Viktigt eftersom papperet viks och sätts in av maskin. Svaga pappersrevor vid montering. Driftstopp följer.

Förlängning vid brott.Procentandel av stretch före rivning. Papper som sträcker sig 10-15% är mer förlåtande vid vikning. Spröda papper spricker vid skarpa hörn.

Kantrivmotstånd.Mätt i Newton. Papper viks. Vik skapar stresspunkter. Om kantrivmotståndet är lågt delas papperet vid viklinjen under införandet.

En bra leverantör anger dessa nummer på materialcertifikatet. En dålig leverantör säger att "den uppfyller industristandarder" utan att ge faktiska testvärden.

Varför EV-motorer är olika

Elfordonsmotorer har förändrat marknaden för isoleringspapper. Kraven är hårdare.

Högre temperaturer.EV-motorer går varmare än industrimotorer. Vätskekylning hjälper, men hotspots når fortfarande 160-180°C. Klass H-material (180°C) är standard. Vissa tillverkare går över till klass C (220°C) för nästa generations design.

Högre spänningar.Tidiga EV-motorer körde på 300-400V. Nyare system körs på 800V. Kommande system kommer att köras på 1200V eller högre. Kraven på dielektrisk hållfasthet har fördubblats. Papper som fungerade för 400V kanske inte är säkert för 800V.

Oljeexponering.Många EV-motorer använder olja för kylning och smörjning. Isoleringspappret sitter i den oljan. Vissa material sväller eller bryts ned i olja. Polyimidbaserade papper fungerar bra. Polyesterbaserade papper kan ha begränsningar. Be om testdata för oljekompatibilitet.

Automatisering.EV-motorproduktionslinjer går med hög hastighet. Papper matas från rullar, skärs, viks och matas in automatiskt. Materialkonsistens spelar roll. En tjockleksvariation på ±0,01 mm kan blockera en automatiserad inmatare.

Tre verkliga problem som händer på produktionslinjer

Teoretiska materialegenskaper är en sak. Vad som faktiskt går fel på fabriksgolvet är ett annat.

Problem ett: papper går sönder under vikning.Maskinen viker papperet till en U-form för att fodra skåran. Om papperet har låg kantrivstyrka delas det vid viklinjen. Linjen stannar. En operatör rensar stopp. Produktionen återupptas. Detta händer dussintals gånger per skift med dåligt material.

Problem två: pappersdimensioner ändras med fuktighet.Aramidpapper absorberar fukt från luften. Vid hög luftfuktighet expanderar den. Vid låg luftfuktighet krymper den. Maskinen är kalibrerad för en storlek. När papperet ändrar storlek ändras den vikta formen. Insättningen misslyckas. Bra leverantörer skickar papper i fuktsäker förpackning. Bra fabriker lagrar det i klimatkontrollerade rum.

Problem tre: förorening av lim.Vissa isoleringspapper har ett värmeaktiverat limskikt på ena sidan. Efter införandet binder värmen papperet till spårets väggar. Om limmet sipprar ut under förvaring eller överföring fastnar det på maskinstyrningarna. Damm samlas. Uppriktningsdrift. Lösningen är ren tillverkning och ordentliga release liners.

Hur man anger isoleringspapper korrekt

Här är ett verkligt specifikationsexempel för en EV-motordrivning.

Skicka detta till tre leverantörer. Jämför testrapporterna de tillhandahåller. Fråga om variation - batch till batch, rulle till rulle. Leverantören som svarar med data är den att lita på.

Sex frågor köpare ställer

Kan jag använda samma isoleringspapper för alla mina motorer?
Inte vanligtvis. Olika motorer körs vid olika temperaturer och spänningar. Att standardisera på ett material förenklar inventeringen men tvingar dig att använda ett material av högre kvalitet än nödvändigt för vissa motorer, vilket ökar kostnaderna. Eller så använder du ett material av lägre kvalitet och riskerar att misslyckas. Bättre att kvalificera två eller tre material och matcha dem till applikationer.

Vad är skillnaden mellan NMN och NHN?
Mellanlagret. NMN använder polyesterfilm. NHN använder polyimidfilm. Polyimid tål högre temperaturer. För motorer som kör under 155°C är NMN bra. För 155-180°C, välj NHN. Kostnadsskillnaden är blygsam.

Betyder tjockare papper alltid bättre isolering?
Inte alltid. Dielektrisk hållfasthet ökar med tjockleken, men mekanisk passform blir hårdare. Tjockt papper tar plats inuti skåran. Det utrymmet kunde ha rymt mer koppar. Motorkonstruktörer byter ut isoleringstjocklek mot kopparfyllning. Tunnare papper tillåter mer koppar, högre effekt, men kräver bättre processkontroll.

Vad är hållbarheten för isoleringspapper?
Beror på lagringsförhållandena. I originalförpackning håller klimatkontrollerat, aramidpapper åratal. Polyesterbaserade material kan brytas ned snabbare. De största riskerna är fuktupptagning och adhesiv åldring. Om papper har lagrats i mer än två år, testa ett prov före användning.

Hur vet jag om en leverantörs papper är konsekventa?
Be om Cpk-data om tjocklek. En Cpk på 1,33 eller högre betyder att processen är kapabel. Be även om batch-till-batch-testrapporter. Om en leverantör inte kan producera dessa så kontrollerar de inte sin process.

Kan isoleringspapper återvinnas?
Det mesta är härdplast eller högpresterande termoplast. Återvinning är svårt. Vissa aramidpapper kan återmassas, men processen är inte allmänt tillgänglig. Industrins fokus ligger på att minska avfallet vid skärning och införande, inte på återvinning efter konsument.

En anmärkning om kompatibilitet med slotwedgar

Isoleringspapperkantar spårets väggar. Spaltkilen stänger öppningen. De måste arbeta tillsammans.

Kilen trycker mot papperet vid skårans öppning. Om papperet är för mjukt kommer kilen att gräva in i det. Om papperet är för sprött spricker det vid kilens kontaktpunkt.

För elmotorer kopplar många ingenjörer aramidpapper med aramidkilar. Samma materialfamilj, liknande termisk expansion och mekaniskt beteende. För allmänna motorer är DMD-papper med glasfiberkilar en beprövad kombination.

Vid beställning från en leverantör, ange båda artiklarna tillsammans. Leverantören kan då matcha materialsystemen.
