16 segment Hög kvalitet Segment krok kommutator armatur

Motorkommutatorn är lämplig enkel AC-motor. NIDE-kommutator täcker ett brett utbud, mer än 1200 olika typer av kommutatorer, inklusive kroktyp, stigartyp, skaltyp, plan typ, allt från OD 4mm till OD 150mm. Kommutatorerna används i stor utsträckning inom bilindustrin, elverktyg, hushållsapparater och andra motorer. Du kan vara säker på att köpa Single Motor Commutator For AC Motor från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

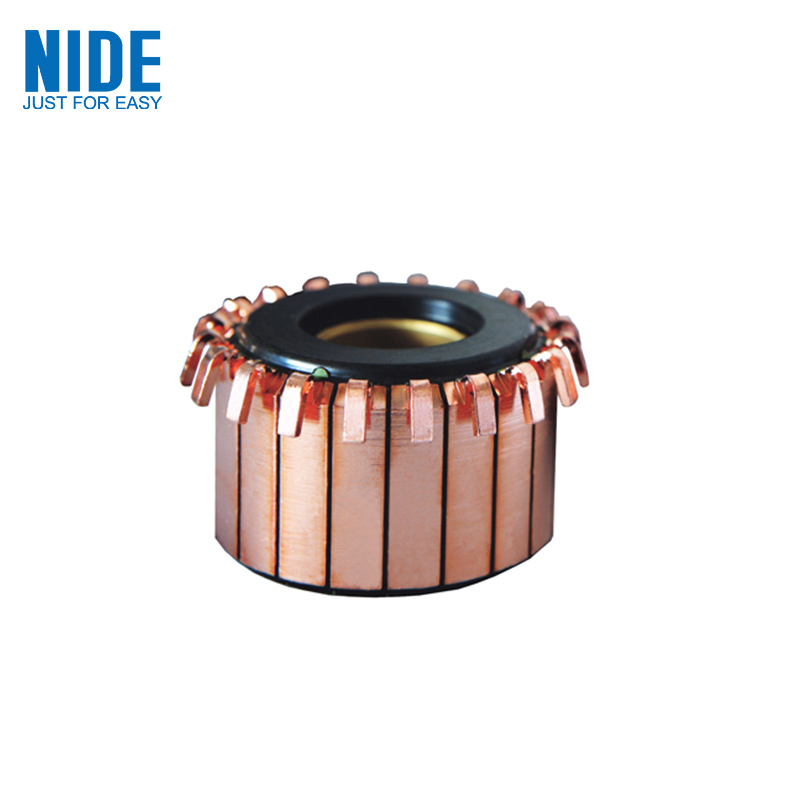

Enmotors kommutator för AC-motor

1. Produktintroduktion

Enkelmotorkommutatorn för AC-motorn är fri från bubblor, sprickor eller grader i ytan.

Spänningstest: bar till bar vid 500V, 1s, bar till borrning vid 1500V, 1 min, utan haveri eller blinkande.

Spinntest: gör ett spinntest för kommutatorn under 140 grader, 5000 rpm, 3 min. Efter testning är den maximala avvikelsen för ytterdiametern 0,015, den för stång och stång är 0,005.

Isolationsmotstånd: 500V, mer än 50MÎ©

2. Produktparameter (specifikation)

Delnr.	O.D (D)	I.D (d)	Total O D (D1)	Stapel nr(N)	Stånglängd (L1)	Total längd (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17
